北苑 致力于齒科事業(yè)25年
創(chuàng)新·專業(yè)·國際
完美鑄造的三要素：
1.要有型---好的蠟型及其結(jié)構(gòu)
2.要有金---好的金屬特點及屬性
3.要條件---合理的鑄造溫度及壓力條件
鑄道設(shè)計應遵循的原則：
1、 能對鑄腔產(chǎn)生適應的壓力，使液態(tài)合金能夠有足夠的充盈能力。
2、 不對鑄件產(chǎn)生變形因素，且能連續(xù)不斷地補給合金凝固收縮時所需的金屬液，保證得到輪廓清晰、表面光潔、無缺陷的鑄件。
3、 不使液態(tài)合金產(chǎn)生渦流、紊流及倒流的現(xiàn)象。
4、 利于蠟型熔化時外流、燃燒和揮發(fā)。
5、 鑄道宜粗不宜細，宜短不宜長。
目前流行的鑄道設(shè)計方式有直插式與柵欄式兩種。針對三顆及三顆以上單位的橋體，柵欄式有非常明顯的優(yōu)點。由于有了橫鑄道，在金屬凝固收縮過程中，可以起到穩(wěn)固橋體的作用，進而減小變形的風險。在制作過程中，建議采取柵欄式的插接方法。
鑄造前處理——包埋與燒圈
包埋前：
1、包埋時最好是在恒溫的環(huán)境中進行，這樣環(huán)境溫度和濕度的變化較小，對包埋料膨脹的影響也小，制作出來的鑄件效果就更穩(wěn)定。
2、按照正確的混水比調(diào)拌混合液。
3、先將調(diào)好的混合液倒進攪拌杯，再將包埋粉倒入杯中，開始真空攪拌。真空攪拌時間60秒。如果沒有真空，鑄件表面則可能會有小氣泡附著。
4、在蠟型表面用毛刷涂上調(diào)拌好的包埋料，在基牙內(nèi)冠滴滿包埋料，這樣可以有效防止金屬瘤的產(chǎn)生。
包埋中：

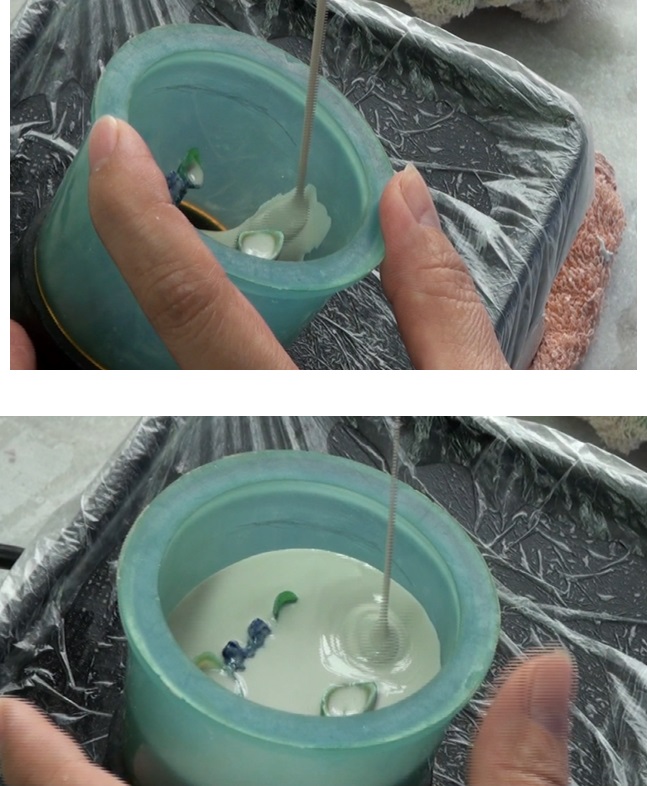

1、將包埋圈放在振蕩器上，傾斜45度角，沿圈內(nèi)壁向鑄圈內(nèi)注入包埋料。
2、當包埋料沒過蠟型時就將包埋圈從振蕩器上拿下，然后在倒完剩余的包埋料。振蕩時間過久，會使料內(nèi)產(chǎn)生氣泡。
包埋后：
將包埋圈放在平穩(wěn)的平面上，在鑄圈完全冷卻下來前不要觸碰（約30min~40min），防止影響內(nèi)部膨脹。
尤其不能在冷卻前將圈底去除，鑄圈內(nèi)表面強度若不夠，蠟流出的同時可能帶有包埋料殘渣，鑄鋼時這些殘渣如果被卷進去，就會形成砂眼。
放夠時間，脫圈完畢后，就可以開始燒圈了。
鑄造處理
北苑合金特殊的生產(chǎn)工藝，合金本身雜質(zhì)少，純度高，熔化起來相對容易。為避免金屬過熔的問題出現(xiàn)，鑄造時要求在盡量短的時間內(nèi)完成。“大火快烤”是最理想的狀態(tài)。
預熱：
包埋圈達到最高溫度后，在保溫的階段可將裝有金屬的坩堝一起放入茂福爐內(nèi)進行預熱。 這樣能讓合金提前升溫，在加熱時能夠迅速熔化
加熱：
對于傳統(tǒng)的火槍鑄造，火焰的調(diào)節(jié)非常重要。內(nèi)焰溫度相對較低，熔鋼時間會長；外焰為富氧區(qū)，若長時間將金屬暴露在此區(qū)域，會加重金屬的氧化程度。最適合合金熔化的區(qū)域為距槍頭約7cm的中焰。除此之外，加熱時以打圓圈的方式，使合金均勻受熱，避免局部過熔的現(xiàn)象出現(xiàn)。直到鑄造前，金屬都要在火焰的包裹中，防止空氣使金屬氧化。當金屬塊已經(jīng)融化，熔成一團，形殼消失，像鏡子一樣發(fā)亮時，立刻鑄造。
目前市面上的中頻鑄造機的加熱圈高度有限，熔化金屬時，坩堝底部受熱更強烈一些。因此在放鋼時要注意數(shù)量，避免鋼量太多，造成底部已熔化，上部未變紅的情況。當最后一粒金屬塊完全沉入鋼水中，鋼水的明亮度均勻而白熱光的陰影消失時，馬上開始鑄造。
冷卻：
鑄造完成后，不要人為干預懸臂，使其停止。鋼在鑄進鑄圈后還有一定的流動性，這時突然降低金屬的壓力（旋轉(zhuǎn)的速度），會導致成型的金屬冠密度不均甚至不足，在后面上瓷時應力不規(guī)則釋放。旋轉(zhuǎn)的懸臂最好能夠自然停止，最少不能低于20秒。
鑄造完成后，包埋圈也應使其自然冷卻，決不能放入水中極速冷卻。這相當于對金屬進行了淬煉，金屬冠的品質(zhì)無法得到保證。
English
